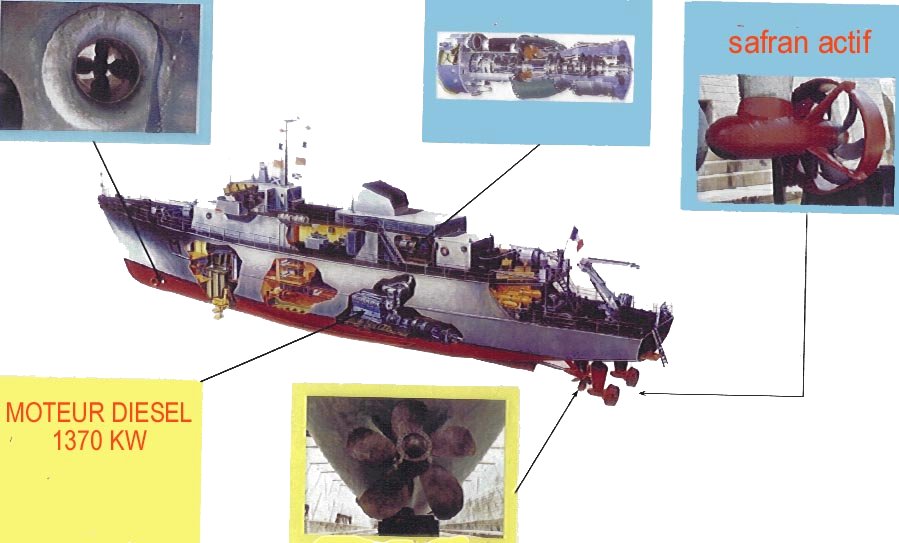

L’énergie électrique est produite
soit :
par 1 diesel alternateur (DA) situé dans le compartiment machine il
est utilisé pendant les mouillage ou les transit. par trois turbines à gaz (TAG
250 KW) du type ASTAZOU 4 installées sur l’arriere du pont teuge, dans les hauts
pour limiter au maximum la transmission des bruits dans l’eau.
Elle
alimente le bord en chasse aux mines de la façon suivante:
une turbine pour
la propulsion,
une turbine pour la consommation electrique du bord,
une
turbine en attente.
Conditionnement d'air:
Le bâtiment est équipé d’une
installation permettant une ventilation filtrée et pressurisée en permanence
contre les agressifs nucléaire, biologique et chimique. 4.8.- Ravitaillement à
la mer Le bâtiment possède des installations lui Permettant, à la mer, d'être
ravitaillé des deux bords en gazole, eau, charges légères et personnel.

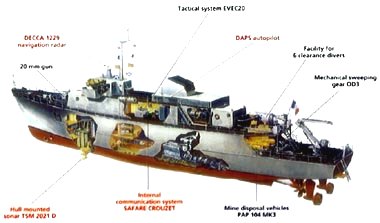

LE SYSTEME DE COMBAT :
Detection sous marine :
Le système d'armes «SKUBERMOR,»
du bâtiment comprend les éléments suivants:
Le sonar numérique DUBM 21 D
de la société «THOMSON», composé de deux bases sonar superposées, indépendantes
en site et en gisement, qui permettent respectivement la détection des contacts
sur le fond jusqu'à une distance de neuf cents mètres et la classification des
contacts sur le fond ou en pleine eau jusqu'à une distance de trois cents
mètres,
- l'ensemble de visualisation et d'enregistrement pour la chasse
aux mines EVEC 20 de la société «THOMSON SINTRA», qui grâce aux informations
reçues des sonars, du système de radionavigation de grande précision utilisé
(SYLEDIS, GPS différentiel radar, etc. ... ) et du loch DOPPLER, permet la
localisation, la visualisation l'enregistrement, l'archivage et la restitution
des contacts sous-marins et des diverses informations connexes (nature et
position des contacts, nature du fond, points caractéristiques, rails, zones,
etc. ... ),
- le pilote automatique, relié à l'EVEC, au système de
radionavigation, au compas gyroscopique et au loch DOPPLER, qui commande les
gouvernails actifs et les propulseurs d'étrave et qui permet les fonctions
suivantes :
* commande du bâtiment par action manuelle de l'officier de
quart opérations depuis le central opérations,
* suivi automatique d'un rail
désigné sur la table traçante de l'EVEC, à une vitesse choisie par l'officier de
quart opérations,
* tenue de point fixe automatique sur une position
désignée sur la table traçante de l'EVEC, à un cap ordonné par l'officier de
quart opérations,
![[la table EVEC au CO.]](evec.jpg)
Moyens d’identification des
contacts et de destruction des mines.
Ces moyens sont les suivants:
* deux poissons auto-propulsées PAP 104 de la société (OECA».![[Le Poisson Auto Propulsé.]](PAP1.jpg)
ces mini sous-marins filoguidés sont dotés
d'une caméra permettant d'identifier les contacts sous-marins détectés et
classifiés au sonar. ils peuvent être équipés soit :
d'une charge explosive
de quatre-vingt seize kilogrammes largable à proximité d'une mine de fond, dont
l'explosion commandée à distance provoque la destruction de la mine,
Les cables de mines à orin sont
sectionnés au moyen d'une cisaille, ejectée par le PAP, comportant une charge
diédrique à mise de feu chronométrique. La profondeur maximale d'utilisation du
PAP est de 120 mètres, sa vitesse maximale est de 5 noeuds et sa portée maximale
pratique est de 400 métres. L'autonomie theorique des batteries est de 45
minutes.
Les plongeurs
Une équipe de quatre plongeurs
démineurs dont un officier. Ils sont capables d'identifier les contacts et de
détruire les mines jusqu'à une profondeur de 80 mètres.
La drague OD3
Une drague légère d'intervention
OD3 qui permet de sectionner l'orin d'une mine préalablement détectée et
classifiée jusqu'à une profondeur de 55 mètres.
L'artillerie.
L'artillerie se compose de :
- 1 canon mitrailleur de 20mm f2
- 1 mitrailleuse de 12.7mm type BROWING
qui peut être installée à l'arrière du pont teuge soit à babord soit à
tribord.
- 2 AA52 de 7.5mm
Le Chasseur de Mines est également capable de guider un convoi de batiments sur
des routes dégagees à travers une zone minée. Ses capacités de détection et
d’intervention sous la mer lui permettent de plus d’effectuer toute mission de
recherche sous marine et de service public.
![[Le pupitre passerelle.]](PASS1.jpg)
